Page 50 - SCHAUBLIN
P. 50
Page - Seite
F
18

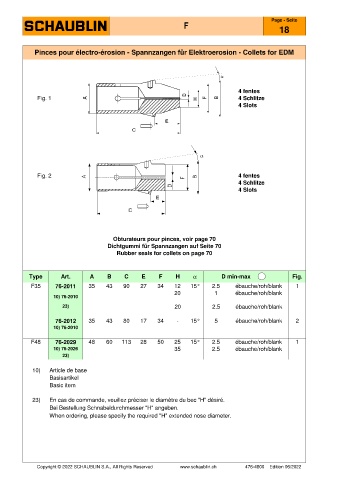

Pinces pour électro-érosion - Spannzangen für Elektroerosion - Collets for EDM
4 fentes
Fig. 1 4 Schlitze
4 Slots
Fig. 2 4 fentes
4 Schlitze
4 Slots
Obturateurs pour pinces, voir page 70
Dichtgummi für Spannzangen auf Seite 70
Rubber seals for collets on page 70
Type Art. A B C E F H a D min-max Fig.
F35 76-2011 35 43 90 27 34 12 15° 2.5 ébauche/roh/blank 1
20 1 ébauche/roh/blank
10) 76-2010
23) 20 2.5 ébauche/roh/blank
76-2012 35 43 80 17 34 - 15° 5 ébauche/roh/blank 2
10) 76-2010
F48 76-2029 48 60 113 28 50 25 15° 2.5 ébauche/roh/blank 1
10) 76-2026 35 2.5 ébauche/roh/blank
23)
10) Article de base
Basisartikel
Basic item
23) En cas de commande, veuillez préciser le diamètre du bec "H" désiré.
Bei Bestellung Schnabeldurchmesser "H" angeben.
When ordering, please specify the required "H" extended nose diameter.
