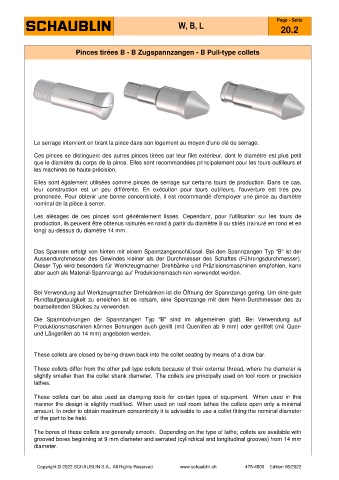

P. 52
Page - Seite
W, B, L
20.2
Pinces tirées B - B Zugspannzangen - B Pull-type collets
Le serrage intervient en tirant la pince dans son logement au moyen d'une clé de serrage.
Ces pinces se distinguent des autres pinces tirées par leur filet extérieur, dont le diamètre est plus petit
que le diamètre du corps de la pince. Elles sont recommandées principalement pour les tours outilleurs et
les machines de haute précision.
Elles sont également utilisées comme pinces de serrage sur certains tours de production. Dans ce cas,
leur construction est un peu différente. En exécution pour tours outilleurs, l'ouverture est très peu
prononcée. Pour obtenir une bonne concentricité, il est recommandé d'employer une pince au diamètre
nominal de la pièce à serrer.
Les alésages de ces pinces sont généralement lisses. Cependant, pour l'utilisation sur les tours de
production, ils peuvent être obtenus rainurés en rond à partir du diamètre 9 ou striés (rainuré en rond et en
long) au-dessus du diamètre 14 mm .
Das Spannen erfolgt von hinten mit einem Spannzangenschlüssel. Bei den Spannzangen Typ "B" ist der
Aussendurchmesser des Gewindes kleiner als der Durchmesser des Schaftes (Führungsdurchmesser).
Dieser Typ wird besonders für Werkzeugmacher Drehbänke und Präzisionsmaschinen empfohlen, kann
aber auch als Material-Spannzange auf Produktionsmaschinen verwendet werden.
Bei Verwendung auf Werkzeugmacher Drehbänken ist die Öffnung der Spannzange gering. Um eine gute
Rundlaufgenauigkeit zu erreichen ist es ratsam, eine Spannzange mit dem Nenn-Durchmesser des zu
bearbeitenden Stückes zu verwenden.
Die Spannbohrungen der Spannzangen Typ "B" sind im allgemeinen glatt. Bei Verwendung auf
Produktionsmaschinen können Bohrungen auch gerillt (mit Querrillen ab 9 mm) oder geriffelt (mit Quer-
und Längsrillen ab 14 mm) angeboten werden.
These collets are closed by being drawn back into the collet seating by means of a draw bar.
These collets differ from the other pull-type collets because of their external thread, where the diameter is
slightly smaller than the collet shank diameter. The collets are principally used on tool room or precision
lathes.
These collets can be also used as clamping tools for certain types of equipment. When used in this
manner the design is slightly modified. When used on tool room lathes the collets open only a minimal
amount. In order to obtain maximum concentricity it is advisable to use a collet fitting the nominal diameter
of the part to be held.
The bores of these collets are generally smooth. Depending on the type of lathe; collets are available with
grooved bores beginning at 9 mm diameter and serrated (cylindrical and longitudinal grooves) from 14 mm
diameter.
