W, B, L
20.1

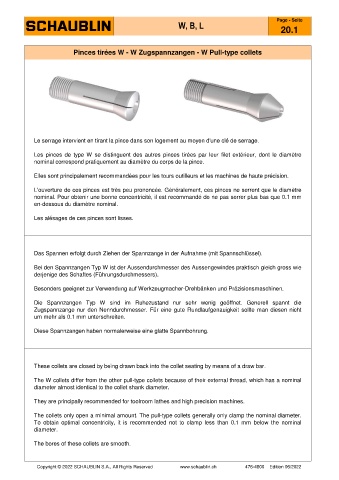

Pinces tirées W - W Zugspannzangen - W Pull-type collets
Le serrage intervient en tirant la pince dans son logement au moyen d'une clé de serrage.
Les pinces de type W se distinguent des autres pinces tirées par leur filet extérieur, dont le diamètre
nominal correspond pratiquement au diamètre du corps de la pince.
Elles sont principalement recommandées pour les tours outilleurs et les machines de haute précision.
L'ouverture de ces pinces est très peu prononcée. Généralement, ces pinces ne serrent que le diamètre
nominal. Pour obtenir une bonne concentricité, il est recommandé de ne pas serrer plus bas que 0.1 mm
en-dessous du diamètre nominal.
Les alésages de ces pinces sont lisses.
Das Spannen erfolgt durch Ziehen der Spannzange in der Aufnahme (mit Spannschlüssel).
Bei den Spannzangen Typ W ist der Aussendurchmesser des Aussengewindes praktisch gleich gross wie
derjenige des Schaftes (Führungsdurchmessers).
Besonders geeignet zur Verwendung auf Werkzeugmacher-Drehbänken und Präzisionsmaschinen.
Die Spannzangen Typ W sind im Ruhezustand nur sehr wenig geöffnet. Generell spannt die
Zugspannzange nur den Nenndurchmesser. Für eine gute Rundlaufgenauigkeit sollte man diesen nicht
um mehr als 0.1 mm unterschreiten.
Diese Spannzangen haben normalerweise eine glatte Spannbohrung.
These collets are closed by being drawn back into the collet seating by means of a draw bar.
The W collets differ from the other pull-type collets because of their external thread, which has a nominal
diameter almost identical to the collet shank diameter.
They are principally recommended for toolroom lathes and high precision machines.
The collets only open a minimal amount. The pull-type collets generally only clamp the nominal diameter.
To obtain optimal concentricity, it is recommended not to clamp less than 0.1 mm below the nominal
diameter.
The bores of these collets are smooth.
