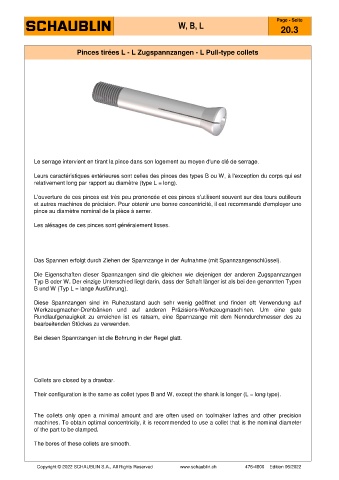

P. 53
Page - Seite
W, B, L
20.3
Pinces tirées L - L Zugspannzangen - L Pull-type collets
Le serrage intervient en tirant la pince dans son logement au moyen d'une clé de serrage.
Leurs caractéristiques extérieures sont celles des pinces des types B ou W, à l'exception du corps qui est
relativement long par rapport au diamètre (type L = long).
L'ouverture de ces pinces est très peu prononcée et ces pinces s'utilisent souvent sur des tours outilleurs
et autres machines de précision. Pour obtenir une bonne concentricité, il est recommandé d'employer une
pince au diamètre nominal de la pièce à serrer.
Les alésages de ces pinces sont généralement lisses.
Das Spannen erfolgt durch Ziehen der Spannzange in der Aufnahme (mit Spannzangenschlüssel).
Die Eigenschaften dieser Spannzangen sind die gleichen wie diejenigen der anderen Zugspannzangen
Typ B oder W. Der einzige Unterschied liegt darin, dass der Schaft länger ist als bei den genannten Typen
B und W (Typ L = lange Ausführung).
Diese Spannzangen sind im Ruhezustand auch sehr wenig geöffnet und finden oft Verwendung auf
Werkzeugmacher-Drehbänken und auf anderen Präzisions-Werkzeugmaschinen. Um eine gute
Rundlaufgenauigkeit zu erreichen ist es ratsam, eine Spannzange mit dem Nenndurchmesser des zu
bearbeitenden Stückes zu verwenden.
Bei diesen Spannzangen ist die Bohrung in der Regel glatt.
Collets are closed by a drawbar.
Their configuration is the same as collet types B and W, except the shank is longer (L = long type).
The collets only open a minimal amount and are often used on toolmaker lathes and other precision
machines. To obtain optimal concentricity, it is recommended to use a collet that is the nominal diameter
of the part to be clamped.
The bores of these collets are smooth.
