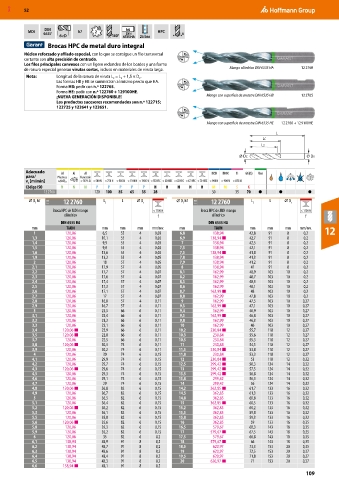

Page 109 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

DIN
MDI 6537 h7 2 h6 HPC x
DIN

6×D 140° 6535 HA 25 bar
Brocas HPC de metal duro integral
Núcleo reforzado y afilado especial, con lo que se consigue un filo transversal
cortante con alta precisión de centrado.
Los filos principales convexos con un ligero redondeo de los bordes y una forma
de ranura especial generan virutas cortas, incluso en materiales de viruta larga. Mango cilíndrico DIN 6535 HA 12 2760
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
2
C
Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 122765.
Forma HE: pedir con n.º 122760 + 129100HE.
¡NUEVA GENERACIÓN DISPONIBLE! Mango con superficie de arrastre DIN 6535 HB 12 2765
Los productos sucesores recomendados son n.º 122715;
122725 y 122641 y 122651.
Mango con superficie de arrastre DIN 6535 HE 12 2760 + 12 9100HE

L
LC
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
12 2760 120 100 85 65 35 28 30 35 70 ● ● ●
⌀ D h7 11E 12 2760 L 2 L ⌀ D s ⌀ D h7 11E 12 2760 L 2 L ⌀ D s
C
C
Broca HPC de MDI mango < 1100 N Broca HPC de MDI mango < 1100 N
cilíndrico f cilíndrico f
DIN 6535 HA DIN 6535 HA
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev. 12
1 120,06 6,5 55 4 0,03 6,8 138,94 42,8 91 8 0,2
1,3 120,06 10,1 55 4 0,03 6,9 138,94 ■ 42,7 91 8 0,2
1,4 120,06 9,9 55 4 0,03 7 138,94 42,5 91 8 0,2
1,5 120,06 9,8 55 4 0,03 7,3 138,94 42,1 91 8 0,2
1,6 120,06 13,6 55 4 0,03 7,5 138,94 ■ 41,8 91 8 0,2
1,9 120,06 13,2 55 4 0,05 7,8 138,94 41,3 91 8 0,2
2 120,06 18 57 4 0,05 7,9 138,94 41,2 91 8 0,2
2,1 120,06 17,9 57 4 0,05 8 138,94 41 91 8 0,2
2,2 120,06 17,7 57 4 0,07 8,1 162,99 48,9 103 10 0,2
2,3 120,06 17,6 57 4 0,07 8,2 162,99 48,7 103 10 0,2
2,4 120,06 17,4 57 4 0,07 8,5 162,99 48,3 103 10 0,2
2,5 120,06 17,3 57 4 0,07 8,6 162,99 48,1 103 10 0,2
2,6 120,06 17,1 57 4 0,07 8,7 162,99 ■ 48 103 10 0,2
2,7 120,06 17 57 4 0,07 8,8 162,99 47,8 103 10 0,2
2,8 120,06 16,8 57 4 0,11 9 162,99 47,5 103 10 0,27
2,9 120,06 16,7 57 4 0,11 9,3 162,99 ■ 47,1 103 10 0,27
3 120,06 23,5 66 6 0,11 9,4 162,99 46,9 103 10 0,27
3,1 120,06 23,4 66 6 0,11 9,5 162,99 ■ 46,8 103 10 0,27
3,2 120,06 23,2 66 6 0,11 9,8 162,99 46,3 103 10 0,27
3,3 120,06 23,1 66 6 0,11 10 162,99 46 103 10 0,27
3,4 120,06 ■ 22,9 66 6 0,11 10,2 230,84 ■ 55,7 118 12 0,27
3,5 120,06 ■ 22,8 66 6 0,11 10,3 230,84 55,6 118 12 0,27
3,7 120,06 22,5 66 6 0,11 10,5 230,84 55,3 118 12 0,27
3,8 120,06 ■ 30,3 74 6 0,11 11 230,84 54,5 118 12 0,27
3,9 120,06 30,2 74 6 0,11 11,5 230,84 ■ 53,8 118 12 0,27
4 120,06 30 74 6 0,15 11,8 230,84 53,3 118 12 0,27
4,1 120,06 29,9 74 6 0,15 12 230,84 ■ 53 118 12 0,32
4,2 120,06 29,7 74 6 0,15 12,5 299,42 ■ 58,3 124 14 0,32
4,3 120,06 ■ 29,6 74 6 0,15 13 299,42 ■ 57,5 124 14 0,32
4,5 120,06 29,3 74 6 0,15 13,5 299,42 ■ 56,8 124 14 0,32
4,6 120,06 29,1 74 6 0,15 13,8 299,42 56,3 124 14 0,32
4,7 120,06 29 74 6 0,15 14 299,42 56 124 14 0,32
4,8 120,06 ■ 36,8 82 6 0,15 14,2 362,85 ■ 61,7 133 16 0,32
4,9 120,06 36,7 82 6 0,15 14,5 362,85 61,3 133 16 0,32
5 120,06 36,5 82 6 0,15 14,8 362,85 60,8 133 16 0,32
5,1 120,06 36,4 82 6 0,15 15 362,85 ■ 60,5 133 16 0,32
5,2 120,06 ■ 36,2 82 6 0,15 15,2 362,85 60,2 133 16 0,32
5,3 120,06 36,1 82 6 0,15 15,5 362,85 59,8 133 16 0,32
5,5 120,06 35,8 82 6 0,15 15,8 362,85 59,3 133 16 0,32
5,6 120,06 ■ 35,6 82 6 0,15 16 362,85 59 133 16 0,35
5,8 120,06 35,3 82 6 0,15 16,5 579,67 68,3 143 18 0,35
5,9 120,06 35,2 82 6 0,15 17 579,67 ■ 67,5 143 18 0,35
6 120,06 35 82 6 0,2 17,5 579,67 66,8 143 18 0,35
6,1 138,94 43,9 91 8 0,2 18 579,67 ■ 66 143 18 0,35
6,2 138,94 43,7 91 8 0,2 18,5 620,97 73,3 153 20 0,35
6,3 138,94 43,6 91 8 0,2 19 620,97 72,5 153 20 0,37
6,4 138,94 43,4 91 8 0,2 19,5 620,97 71,8 153 20 0,37
6,5 138,94 43,3 91 8 0,2 20 620,97 ■ 71 153 20 0,37
6,6 138,94 ■ 43,1 91 8 0,2
