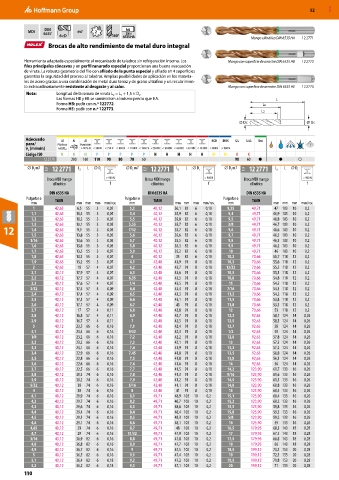

Page 110 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN
MDI 6537 m7 2 h6
DIN
6×D 140° 6535 HA Mango cilíndrico DIN 6535 HA 12 2771

Brocas de alto rendimiento de metal duro integral
Herramienta adaptada especialmente al mecanizado de taladros sin refrigeración interna. Los Mango con superficie de arrastre DIN 6535 HB 12 2772
filos principales cóncavos y un perfil ranurado especial proporcionan una buena evacuación
de viruta. La robusta geometría del filo con afilado de la punta especial y afilado en 4 superficies
garantiza la seguridad del proceso al taladrar. Amplias posibilidades de aplicación en los materia-
les de acero gracias a una combinación de metal duro tenaz y de grano ultrafino y un recubrimien-
to extraordinariamente resistente al desgaste y al calor. Mango con superficie de arrastre DIN 6535 HE 12 2773
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
2
C
Las formas HB y HE se suministran al mismo precio que HA. L
Forma HB: pedir con n.º 122772. LC
Forma HE: pedir con n.º 122773.
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K K
12 2771 200 160 110 90 80 70 60 90 60 ● ● ○
⌀ D m7 12F 12 2771 L 2 L ⌀ D s ⌀ D m7 12F 12 2771 L 2 L ⌀ D s ⌀ D m7 12F 12 2771 L 2 L ⌀ D s
C
C
C
Broca MDI mango < 900 N Broca MDI mango < 900 N Broca MDI mango < 900 N
cilíndrico f cilíndrico f cilíndrico f
DIN 6535 HA DIN 6535 HA DIN 6535 HA
Pulgadas o TiAlN Pulgadas o TiAlN Pulgadas o TiAlN
mm mm mm mm mm/rev. mm mm mm mm mm/rev. mm mm mm mm mm/rev.
1 42,63 6,5 55 3 0,05 5,3 40,12 36,1 82 6 0,18 9,35 49,71 47 103 10 0,2
1,1 42,63 10,4 55 3 0,05 5,4 40,12 35,9 82 6 0,18 9,4 49,71 46,9 103 10 0,2
1,2 42,63 10,2 55 3 0,05 5,5 40,12 35,8 82 6 0,18 9,5 49,71 46,8 103 10 0,2
1,3 42,63 10,1 55 3 0,05 5,55 40,12 35,7 82 6 0,18 3/8 49,71 46,7 103 10 0,2
12 1,4 42,63 13,8 55 3 3 0,05 7/32 40,12 35,7 82 6 6 0,18 9,6 49,71 46,6 103 10 0,2
9,9
55
49,71
9,7
1,5
40,12
35,6 82
0,18
0,2
42,63
0,05
10
5,6
46,5 103
1/16 42,63 13,6 55 3 0,05 5,7 40,12 35,5 82 6 0,18 9,8 49,71 46,3 103 10 0,2
1,6 42,63 13,6 55 3 0,05 5,8 40,12 35,3 82 6 0,18 9,9 49,71 46,2 103 10 0,2
1,7 42,63 13,5 55 3 0,07 5,9 40,12 35,2 82 6 0,18 10 49,71 46 103 10 0,2
1,8 42,63 13,3 55 3 0,07 6 40,12 35 82 6 0,18 10,2 70,66 55,7 118 12 0,2
1,9 42,63 13,2 55 3 0,07 6,1 42,48 43,9 91 8 0,18 10,3 70,66 55,6 118 12 0,2
2 42,63 18 57 4 0,07 6,2 42,48 43,7 91 8 0,18 13/32 70,66 55,5 118 12 0,2
2,1 40,12 17,9 57 4 0,07 6,3 42,48 43,6 91 8 0,18 10,5 70,66 55,3 118 12 0,2
2,2 40,12 17,7 57 4 0,07 6,35 42,48 43,5 91 8 0,18 10,8 70,66 54,8 118 12 0,2
2,3 40,12 17,6 57 4 0,07 1/4 42,48 43,5 91 8 0,18 11 70,66 54,5 118 12 0,2
3/32 40,12 17,4 57 4 0,09 6,4 42,48 43,4 91 8 0,18 7/16 70,66 54,3 118 12 0,2
2,4 40,12 17,4 57 4 0,09 6,5 42,48 43,3 91 8 0,18 11,2 70,66 54,2 118 12 0,2
2,5 40,12 17,3 57 4 0,09 6,6 42,48 43,1 91 8 0,18 11,5 70,66 53,8 118 12 0,2
2,6 40,12 17,1 57 4 0,09 6,7 42,48 43 91 8 0,18 11,8 70,66 53,3 118 12 0,2
2,7 40,12 17 57 4 0,11 6,8 42,48 42,8 91 8 0,18 12 70,66 53 118 12 0,2
2,8 40,12 16,8 57 4 0,11 6,9 42,48 42,7 91 8 0,18 12,2 92,63 58,7 124 14 0,26
2,9 40,12 16,7 57 4 0,11 7 42,48 42,5 91 8 0,18 12,5 92,63 58,3 124 14 0,26
3 40,12 23,5 66 6 0,16 7,1 42,48 42,4 91 8 0,18 12,7 92,63 58 124 14 0,26
3,1 40,12 23,4 66 6 0,16 9/32 42,48 42,3 91 8 0,18 1/2 92,63 58 124 14 0,26
1/8 40,12 23,2 66 6 0,16 7,2 42,48 42,2 91 8 0,18 12,8 92,63 57,8 124 14 0,26
3,2 40,12 23,2 66 6 0,16 7,3 42,48 42,1 91 8 0,18 13 92,63 57,5 124 14 0,26
3,3 40,12 23,1 66 6 0,16 7,4 42,48 41,9 91 8 0,18 13,2 92,63 57,2 124 14 0,26
3,4 40,12 22,9 66 6 0,16 7,45 42,48 41,8 91 8 0,18 13,5 92,63 56,8 124 14 0,26
3,5 40,12 22,8 66 6 0,16 7,5 42,48 41,8 91 8 0,18 13,8 92,63 56,3 124 14 0,26
3,6 40,12 22,6 66 6 0,16 7,6 42,48 41,6 91 8 0,18 14 92,63 56 124 14 0,26
3,7 40,12 22,5 66 6 0,16 7,7 42,48 41,5 91 8 0,18 14,2 123,90 61,7 133 16 0,26
3,8 40,12 30,3 74 6 0,16 7,8 42,48 41,3 91 8 0,18 9/16 123,90 61,6 133 16 0,26
3,9 40,12 30,2 74 6 0,16 7,9 42,48 41,2 91 8 0,18 14,5 123,90 61,3 133 16 0,26
5/32 40,12 30 74 6 0,16 5/16 42,48 41,1 91 8 0,18 14,8 123,90 60,8 133 16 0,26
4 40,12 30 74 6 0,16 8 42,48 41 91 8 0,18 15 123,90 60,5 133 16 0,26
4,1 40,12 29,9 74 6 0,16 8,1 49,71 48,9 103 10 0,2 15,1 123,90 60,4 133 16 0,26
4,2 40,12 29,7 74 6 0,16 8,2 49,71 48,7 103 10 0,2 15,2 123,90 60,2 133 16 0,26
4,3 40,12 29,6 74 6 0,16 8,3 49,71 48,6 103 10 0,2 15,5 123,90 59,8 133 16 0,26
4,4 40,12 29,4 74 6 0,16 8,4 49,71 48,4 103 10 0,2 15,8 123,90 59,3 133 16 0,26
4,5 40,12 29,3 74 6 0,16 8,5 49,71 48,3 103 10 0,2 5/8 123,90 59,2 133 16 0,26
4,6 40,12 29,1 74 6 0,16 8,6 49,71 48,1 103 10 0,2 16 123,90 59 133 16 0,26
4,65 40,12 29 74 6 0,16 8,7 49,71 48 103 10 0,2 16,5 179,95 68,3 143 18 0,28
4,7 40,12 29 74 6 0,16 11/32 49,71 47,9 103 10 0,2 17 179,95 67,5 143 18 0,28
3/16 40,12 36,9 82 6 0,16 8,8 49,71 47,8 103 10 0,2 17,5 179,95 66,8 143 18 0,28
4,8 40,12 36,8 82 6 0,16 8,9 49,71 47,7 103 10 0,2 18 179,95 66 143 18 0,28
4,9 40,12 36,7 82 6 0,16 9 49,71 47,5 103 10 0,2 18,5 199,12 73,3 153 20 0,28
5 40,12 36,5 82 6 0,16 9,1 49,71 47,4 103 10 0,2 19 199,12 72,5 153 20 0,28
5,1 40,12 36,4 82 6 0,18 9,2 49,71 47,2 103 10 0,2 19,5 199,12 71,8 153 20 0,28
5,2 40,12 36,2 82 6 0,18 9,3 49,71 47,1 103 10 0,2 20 199,12 71 153 20 0,28
