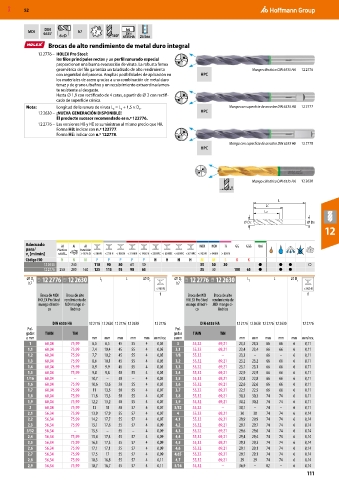

MXD 52

DIN
MDI 6537 h7 2 h6
DIN

6×D 140° 6535 HA 25 bar
Brocas de alto rendimiento de metal duro integral
12 2776 – HOLEX Pro Steel:
los filos principales rectos y un perfil ranurado especial
proporcionan una buena evacuación de viruta. La robusta forma
geométrica del filo garantiza un taladrado de alto rendimiento Mango cilíndrico DIN 6535 HA 12 2776
con seguridad del proceso. Amplias posibilidades de aplicación en HPC
los materiales de acero gracias a una combinación de metal duro
tenaz y de grano ultrafino y un recubrimiento extraordinariamen-
te resistente al desgaste.
Hasta ⌀ 1,9 con rectificado de 4 caras, a partir de ⌀ 2 con rectifi-
cado de superficie cónica.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . C Mango con superficie de arrastre DIN 6535 HB 12 2777
2
12 2630 – ¡NUEVA GENERACIÓN DISPONIBLE! HPC
El producto sucesor recomendado es n.º 122776.
12 2776 – Las versiones HB y HE se suministran al mismo precio que HA.
Forma HB: indicar con n.º 122777.
Forma HE: indicar con n.º 122778.
Mango con superficie de arrastre DIN 6535 HE 12 2778
HPC

Mango cilíndrico DIN 6535 HA 12 2630
x

L
LC
L2
DC DS
12

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K K
12 2630 240 110 90 80 65 30 35 30 30 ● ● ● ○
12 2776 250 200 160 125 115 95 90 65 35 30 100 65 ● ● ●
⌀ D C 12F 12 2776 12 2630 L 2 L ⌀ D s ⌀ D C 12F 12 2776 12 2630 L 2 L ⌀ D s
12E
12E
h7 h7
< 900 N < 900 N
Broca de MDI Broca de alto f Broca de MDI Broca de alto f
HOLEX Pro Steel rendimiento de HOLEX Pro Steel rendimiento de
mango cilíndri- MDI mango ci- mango cilíndri- MDI mango ci-
co líndrico co líndrico
DIN 6535 HA 12 2776 12 2630 12 2776 12 2630 12 2776 DIN 6535 HA 12 2776 12 2630 12 2776 12 2630 12 2776
Pul- Pul-
gadas TiAlN TiN gadas TiAlN TiN
o mm mm mm mm mm mm mm/rev. o mm mm mm mm mm mm mm/rev.
1 60,04 75,99 6,5 6,5 45 55 4 0,05 3 55,32 69,21 23,5 23,5 66 66 6 0,11
1,1 60,04 75,99 7,4 10,4 45 55 4 0,05 3,1 55,32 69,21 23,4 23,4 66 66 6 0,11
1,2 60,04 75,99 7,7 10,2 45 55 4 0,05 1/8 55,32 – 23,3 – 66 – 6 0,11
1,3 60,04 75,99 8,6 10,1 45 55 4 0,05 3,2 55,32 69,21 23,2 23,2 66 66 6 0,11
1,4 60,04 75,99 8,9 9,9 45 55 4 0,05 3,3 55,32 69,21 23,1 23,1 66 66 6 0,11
1,5 60,04 75,99 9,8 9,8 50 55 4 0,05 3,4 55,32 69,21 22,9 22,9 66 66 6 0,11
1/16 60,04 – 10,7 – 50 – 4 0,05 3,5 55,32 69,21 22,8 22,8 66 66 6 0,11
1,6 60,04 75,99 10,6 13,6 50 55 4 0,05 3,6 55,32 69,21 22,6 22,6 66 66 6 0,11
1,7 60,04 75,99 11 13,5 50 55 4 0,07 3,7 55,32 69,21 22,5 22,5 66 66 6 0,11
1,8 60,04 75,99 11,8 13,3 50 55 4 0,07 3,8 55,32 69,21 30,3 30,3 74 74 6 0,11
1,9 60,04 75,99 12,2 13,2 50 55 4 0,07 3,9 55,32 69,21 30,2 30,2 74 74 6 0,11
2 60,04 75,99 13 18 50 57 4 0,07 5/32 55,32 – 30,1 – 74 – 6 0,11
2,1 56,34 75,99 13,9 17,9 55 57 4 0,07 4 55,32 69,21 30 30 74 74 6 0,14
2,2 56,34 75,99 14,2 17,7 55 57 4 0,07 4,1 55,32 69,21 29,9 29,9 74 74 6 0,14
2,3 56,34 75,99 15,1 17,6 55 57 4 0,09 4,2 55,32 69,21 29,7 29,7 74 74 6 0,14
3/32 56,34 – 15,5 – 55 – 4 0,09 4,3 55,32 69,21 29,6 29,6 74 74 6 0,14
2,4 56,34 75,99 15,4 17,4 55 57 4 0,09 4,4 55,32 69,21 29,4 29,4 74 74 6 0,14
2,5 56,34 75,99 16,3 17,3 55 57 4 0,09 4,5 55,32 69,21 29,3 29,3 74 74 6 0,14
2,6 56,34 75,99 17,1 17,1 55 57 4 0,09 4,6 55,32 69,21 29,1 29,1 74 74 6 0,14
2,7 56,34 75,99 17,5 17 55 57 4 0,09 4,65 55,32 69,21 29,1 29,1 74 74 6 0,14
2,8 56,34 75,99 18,3 16,8 55 57 4 0,11 4,7 55,32 69,21 29 29 74 74 6 0,14
2,9 56,34 75,99 18,7 16,7 55 57 4 0,11 3/16 55,32 – 36,9 – 82 – 6 0,14
111
