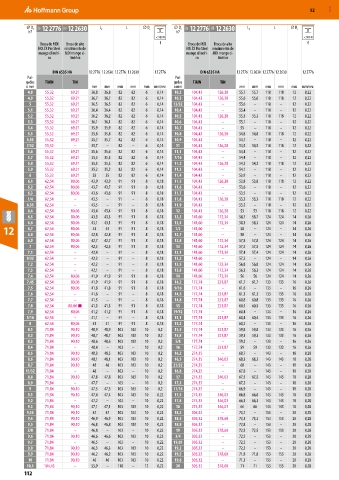

Page 112 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

⌀ D C 12F 12 2776 12 2630 L 2 L ⌀ D s ⌀ D C 12F 12 2776 12 2630 L 2 L ⌀ D s
12E
12E
h7 h7
< 900 N < 900 N
Broca de MDI Broca de alto f Broca de MDI Broca de alto f
HOLEX Pro Steel rendimiento de HOLEX Pro Steel rendimiento de
mango cilíndri- MDI mango ci- mango cilíndri- MDI mango ci-
co líndrico co líndrico
DIN 6535 HA 12 2776 12 2630 12 2776 12 2630 12 2776 DIN 6535 HA 12 2776 12 2630 12 2776 12 2630 12 2776
Pul- Pul-
gadas TiAlN TiN gadas TiAlN TiN
o mm mm mm mm mm mm mm/rev. o mm mm mm mm mm mm mm/rev.
4,8 55,32 69,21 36,8 36,8 82 82 6 0,14 10,2 104,43 126,20 55,7 55,7 118 118 12 0,22
4,9 55,32 69,21 36,7 36,7 82 82 6 0,14 10,3 104,43 126,20 55,6 55,6 118 118 12 0,22
5 55,32 69,21 36,5 36,5 82 82 6 0,14 13/32 104,43 – 55,6 – 118 – 12 0,22
5,1 55,32 69,21 36,4 36,4 82 82 6 0,14 10,4 104,43 – 55,4 – 118 – 12 0,22
5,2 55,32 69,21 36,2 36,2 82 82 6 0,14 10,5 104,43 126,20 55,3 55,3 118 118 12 0,22
5,3 55,32 69,21 36,1 36,1 82 82 6 0,14 10,6 104,43 – 55,1 – 118 – 12 0,22
5,4 55,32 69,21 35,9 35,9 82 82 6 0,14 10,7 104,43 – 55 – 118 – 12 0,22
5,5 55,32 69,21 35,8 35,8 82 82 6 0,14 10,8 104,43 126,20 54,8 54,8 118 118 12 0,22
5,55 55,32 69,21 35,7 35,7 82 82 6 0,14 10,9 104,43 – 54,7 – 118 – 12 0,22
7/32 55,32 – 35,7 – 82 – 6 0,14 11 104,43 126,20 54,5 54,5 118 118 12 0,22
5,6 55,32 69,21 35,6 35,6 82 82 6 0,14 11,1 104,43 – 54,4 – 118 – 12 0,22
5,7 55,32 69,21 35,5 35,5 82 82 6 0,14 7/16 104,43 – 54,4 – 118 – 12 0,22
5,8 55,32 69,21 35,3 35,3 82 82 6 0,14 11,2 104,43 126,20 54,2 54,2 118 118 12 0,22
5,9 55,32 69,21 35,2 35,2 82 82 6 0,14 11,3 104,43 – 54,1 – 118 – 12 0,22
6 55,32 69,21 35 35 82 82 6 0,14 11,4 104,43 – 53,9 – 118 – 12 0,22
6,1 62,54 80,06 43,9 43,9 91 91 8 0,18 11,5 104,43 126,20 53,8 53,8 118 118 12 0,22
6,2 62,54 80,06 43,7 43,7 91 91 8 0,18 11,6 104,43 – 53,6 – 118 – 12 0,22
6,3 62,54 80,06 43,6 43,6 91 91 8 0,18 11,7 104,43 – 53,5 – 118 – 12 0,22
1/4 62,54 – 43,5 – 91 – 8 0,18 11,8 104,43 126,20 53,3 53,3 118 118 12 0,22
6,35 62,54 – 43,5 – 91 – 8 0,18 11,9 104,43 – 53,2 – 118 – 12 0,22
6,4 62,54 80,06 43,4 43,4 91 91 8 0,18 12 104,43 126,20 53 53 118 118 12 0,22
6,5 62,54 80,06 43,3 43,3 91 91 8 0,18 12,2 141,60 172,34 58,7 58,7 124 124 14 0,26
6,6 62,54 80,06 43,1 43,1 91 91 8 0,18 12,5 141,60 172,34 58,3 58,3 124 124 14 0,26
12 6,7 62,54 80,06 42,8 42,8 91 91 8 8 0,18 12,7 141,60 – 58 – – 124 – – 14 0,26
1/2
43
43
141,60
0,26
–
6,8
0,18
62,54
124
14
80,06
58
91
91
6,9 62,54 80,06 42,7 42,7 91 91 8 0,18 12,8 141,60 172,34 57,8 57,8 124 124 14 0,26
7 62,54 80,06 42,5 42,5 91 91 8 0,18 13 141,60 172,34 57,5 57,5 124 124 14 0,26
7,1 62,54 – 42,4 – 91 – 8 0,18 13,1 141,60 172,34 57,4 57,4 124 124 14 0,26
9/32 62,54 – 42,3 – 91 – 8 0,18 13,2 141,60 – 57,2 – 124 – 14 0,26
7,2 62,54 – 42,2 – 91 – 8 0,18 13,5 141,60 172,34 56,8 56,8 124 124 14 0,26
7,3 62,54 – 42,1 – 91 – 8 0,18 13,8 141,60 172,34 56,3 56,3 124 124 14 0,26
7,4 62,54 80,06 41,9 41,9 91 91 8 0,18 14 141,60 172,34 56 56 124 124 14 0,26
7,45 62,54 80,06 41,9 41,9 91 91 8 0,18 14,2 177,74 221,87 61,7 61,7 133 133 16 0,26
7,5 62,54 80,06 41,8 41,8 91 91 8 0,18 9/16 177,74 – 61,6 – 133 – 16 0,26
7,6 62,54 – 41,6 – 91 – 8 0,18 14,5 177,74 221,87 61,3 61,3 133 133 16 0,26
7,7 62,54 – 41,5 – 91 – 8 0,18 14,8 177,74 221,87 60,8 60,8 133 133 16 0,26
7,8 62,54 80,06 ■ 41,3 41,3 91 91 8 0,18 15 177,74 221,87 60,5 60,5 133 133 16 0,26
7,9 62,54 80,06 41,2 41,2 91 91 8 0,18 19/32 177,74 – 60,4 – 133 – 16 0,26
5/16 62,54 – 41,1 – 91 – 8 0,18 15,1 177,74 221,87 60,4 60,4 133 133 16 0,26
8 62,54 80,06 41 41 91 91 8 0,18 15,2 177,74 – 60,2 – 133 – 16 0,26
8,1 71,84 90,10 48,9 48,9 103 103 10 0,2 15,5 177,74 221,87 59,8 59,8 133 133 16 0,26
8,2 71,84 90,10 48,7 48,7 103 103 10 0,2 15,8 177,74 221,87 59,3 59,3 133 133 16 0,26
8,3 71,84 90,10 48,6 48,6 103 103 10 0,2 5/8 177,74 – 59,2 – 133 – 16 0,26
8,4 71,84 – 48,4 – 103 – 10 0,2 16 177,74 221,87 59 59 133 133 16 0,26
8,5 71,84 90,10 48,3 48,3 103 103 10 0,2 16,2 274,35 – 68,7 – 143 – 18 0,28
8,6 71,84 90,10 48,1 48,1 103 103 10 0,2 16,5 274,35 346,03 68,3 68,3 143 143 18 0,28
8,7 71,84 90,10 48 48 103 103 10 0,2 21/32 274,35 – 68 – 143 – 18 0,28
11/32 71,84 – 48 – 103 – 10 0,2 16,8 274,35 – 67,8 – 143 – 18 0,28
8,8 71,84 90,10 47,8 47,8 103 103 10 0,2 17 274,35 346,03 67,5 67,5 143 143 18 0,28
8,9 71,84 – 47,7 – 103 – 10 0,2 17,2 274,35 – 67,2 – 143 – 18 0,28
9 71,84 90,10 47,5 47,5 103 103 10 0,2 11/16 274,35 – 66,9 – 143 – 18 0,28
9,1 71,84 90,10 47,4 47,4 103 103 10 0,22 17,5 274,35 346,03 66,8 66,8 143 143 18 0,28
9,2 71,84 – 47,2 – 103 – 10 0,22 17,8 274,35 346,03 66,3 66,3 143 143 18 0,28
9,3 71,84 90,10 47,1 47,1 103 103 10 0,22 18 274,35 346,03 66 66 143 143 18 0,28
9,35 71,84 90,10 47 47 103 103 10 0,22 18,2 305,32 – 73,7 – 153 – 20 0,28
9,4 71,84 90,10 46,9 46,9 103 103 10 0,22 18,5 305,32 378,60 73,3 73,3 153 153 20 0,28
9,5 71,84 90,10 46,8 46,8 103 103 10 0,22 18,8 305,32 – 72,8 – 153 – 20 0,28
3/8 71,84 – 46,8 – 103 – 10 0,22 19 305,32 378,60 72,5 72,5 153 153 20 0,28
9,6 71,84 90,10 46,6 46,6 103 103 10 0,22 3/4 305,32 – 72,5 – 153 – 20 0,28
9,7 71,84 – 46,5 – 103 – 10 0,22 19,05 305,32 – 72,5 – 153 – 20 0,28
9,8 71,84 90,10 46,3 46,3 103 103 10 0,22 19,2 305,32 – 72,2 – 153 – 20 0,28
9,9 71,84 90,10 46,2 46,2 103 103 10 0,22 19,5 305,32 378,60 71,8 71,8 153 153 20 0,28
10 71,84 90,10 46 46 103 103 10 0,22 19,8 305,32 – 71,3 – 153 – 20 0,28
10,1 104,43 – 55,9 – 118 – 12 0,22 20 305,32 378,60 71 71 153 153 20 0,28
