MXD 52

DIN
H7 MDI 6537 2 h6 HPC
DIN

6×D 140° 6535 HA 25 bar

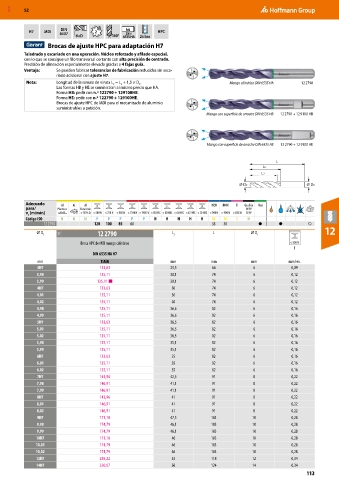

Brocas de ajuste HPC para adaptación H7
Taladrado y escariado en una operación. Núcleo reforzado y afilado especial,
con lo que se consigue un filo transversal cortante con alta precisión de centrado.
Precisión de alineación especialmente elevada gracias a 4 fajas guía.
Ventaja: Se pueden fabricar tolerancias de fabricación reducidas sin esca-
riado adicional con ajuste H7.
Nota: Longitud de la ranura de viruta L = L + 1,5 × D . Mango cilíndrico DIN 6535 HA 12 2790
C
C
2
Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 122790 + 129100HB.
Forma HE: pedir con n.º 122790 + 129100HE.
Brocas de ajuste HPC de MDI para el mecanizado de aluminio
suministrables a petición.
Mango con superficie de arrastre DIN 6535 HB 12 2790 + 12 9100 HB

Mango con superficie de arrastre DIN 6535 HE 12 2790 + 12 9100 HE

L
LC
L2
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
12 2790 120 100 85 60 35 30 ● ● ○
⌀ D C 11E 12 2790 L 2 L ⌀ D s 12

Broca HPC de MDI mango cilíndrico < 900 N
f
DIN 6535 HA H7
mm TiAlN mm mm mm mm/rev.
3H7 133,63 23,5 66 6 0,09
3,98 135,11 30,1 74 6 0,12
3,99 135,11 ■ 30,1 74 6 0,12
4H7 133,63 30 74 6 0,12
4,01 135,11 30 74 6 0,12
4,02 135,11 30 74 6 0,12
4,98 135,11 36,6 82 6 0,16
4,99 135,11 36,6 82 6 0,16
5H7 133,63 36,5 82 6 0,16
5,01 135,11 36,5 82 6 0,16
5,02 135,11 36,5 82 6 0,16
5,98 135,11 35,1 82 6 0,16
5,99 135,11 35,1 82 6 0,16
6H7 133,63 35 82 6 0,16
6,01 135,11 35 82 6 0,16
6,02 135,11 35 82 6 0,16
7H7 143,96 42,5 91 8 0,22
7,98 146,91 41,1 91 8 0,22
7,99 146,91 41,1 91 8 0,22
8H7 143,96 41 91 8 0,22
8,01 146,91 41 91 8 0,22
8,02 146,91 41 91 8 0,22
9H7 171,10 47,5 103 10 0,28
9,98 174,79 46,1 103 10 0,28
9,99 174,79 46,1 103 10 0,28
10H7 171,10 46 103 10 0,28
10,01 174,79 46 103 10 0,28
10,02 174,79 46 103 10 0,28
12H7 238,22 53 118 12 0,34
14H7 320,07 56 124 14 0,34
