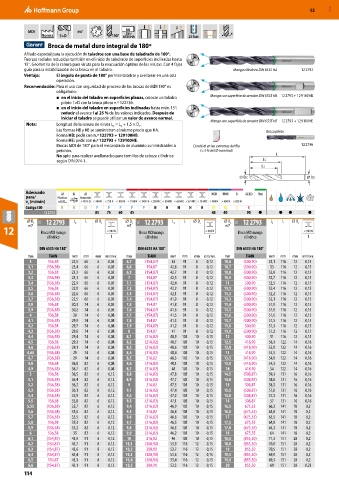

Page 114 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

MDI m7 2 h6 x
DIN

Norma 5×D 180° 6535 HA 25 bar
Broca de metal duro integral de 180º
Afilado especial para la ejecución de taladros con una base de taladrado de 180°.
Fuerzas radiales reducidas también en el inicio de taladrado de superficies inclinadas hasta
15°. Geometría de la ranura para viruta para la evacuación óptima de las virutas. Con 4 fajas
guía para la estabilización de la broca en el taladro. Mango cilíndrico DIN 6535 HA 12 2793
Ventaja: El ángulo de punta de 180° permite taladrar y avellanar en una sola
operación.
Recomendación: Para el uso con seguridad de proceso de las brocas de MDI 180° es
obligatorio:
■ en el inicio del taladro en superficies planas, colocar un taladro Mango con superficie de arrastre DIN 6535 HB 12 2793 + 12 9100HB
piloto 1×D con la broca piloto n.º 122736.
■ en el inicio del taladro en superficies inclinadas hasta máx. 15°:
reducir el avance f al 25 % de los valores indicados. Después de
iniciar el taladro se puede utilizar un valor de avance normal. Mango con superficie de arrastre DIN 6535 HE 12 2793 + 12 9100HE
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . C
2
Las formas HB y HE se suministran al mismo precio que HA. Broca piloto
Forma HB: pedir con n.º 122793 + 129100HB.
Forma HE: pedir con n.º 122793 + 129100HE.
Brocas MDI de 180° para el mecanizado de aluminio suministrables a Con bisel en los extremos del filo 12 2736
petición. (= 5 % del ⌀ nominal)
No apto para realizar avellanados para tornillos de cabeza cilíndrica L
según DIN 974-1. LC
L2

DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
12 2793 85 75 60 45 45 40 90 ● ● ● ●
⌀ D C 11E 12 2793 L 2 L ⌀ D s ⌀ D C 11E 12 2793 L 2 L ⌀ D s ⌀ D C 11E 12 2793 L 2 L ⌀ D s
12 m7 Broca MDI mango < 900 N m7 Broca MDI mango < 900 N m7 Broca MDI mango < 900 N
cilíndrico f cilíndrico f cilíndrico f

DIN 6535 HA 180° DIN 6535 HA 180° DIN 6535 HA 180°
mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev. mm TiAlN mm mm mm mm/rev.
3 136,58 23,5 66 6 0,05 6,7 (154,87) 43 91 8 0,12 10,6 (300,90) 53,1 116 12 0,15
3,1 (136,58) 23,4 66 6 0,05 6,8 154,87 42,8 91 8 0,12 10,7 (300,90) 53 116 12 0,15
3,2 136,58 23,2 66 6 0,05 6,9 (154,87) 42,7 91 8 0,12 10,8 (300,90) 52,8 116 12 0,15
3,3 (136,58) 23,1 66 6 0,05 7 154,87 42,5 91 8 0,12 10,9 (300,90) 52,7 116 12 0,15
3,4 (136,58) 22,9 66 6 0,05 7,1 (154,87) 42,4 91 8 0,12 11 300,90 52,5 116 12 0,15
3,5 136,58 22,8 66 6 0,05 7,2 (154,87) 42,2 91 8 0,12 11,1 (300,90) 52,4 116 12 0,15
3,6 (136,58) 22,6 66 6 0,05 7,3 (154,87) 42,1 91 8 0,12 11,2 (300,90) 52,2 116 12 0,15
3,7 (136,58) 22,5 66 6 0,05 7,4 (154,87) 41,9 91 8 0,12 11,3 (300,90) 52,1 116 12 0,15
3,8 136,58 30,3 74 6 0,05 7,5 154,87 41,8 91 8 0,12 11,4 (300,90) 51,9 116 12 0,15
3,9 (136,58) 30,2 74 6 0,05 7,6 (154,87) 41,6 91 8 0,12 11,5 (300,90) 51,8 116 12 0,15
4 136,58 30 74 6 0,08 7,7 (154,87) 41,5 91 8 0,12 11,6 (300,90) 51,6 116 12 0,15
4,1 (136,58) 29,9 74 6 0,08 7,8 154,87 41,3 91 8 0,12 11,7 (300,90) 51,5 116 12 0,15
4,2 136,58 29,7 74 6 0,08 7,9 (154,87) 41,2 91 8 0,12 11,8 300,90 51,3 116 12 0,15
4,3 (136,58) 29,6 74 6 0,08 8 154,87 41 91 8 0,12 11,9 (300,90) 51,2 116 12 0,15
4,4 (136,58) 29,4 74 6 0,08 8,1 (216,82) 48,9 103 10 0,15 12 300,90 51 116 12 0,15
4,5 136,58 29,3 74 6 0,08 8,2 (216,82) 48,7 103 10 0,15 12,5 418,90 56,3 122 14 0,16
4,6 (136,58) 29,1 74 6 0,08 8,3 (216,82) 48,6 103 10 0,15 12,8 (418,90) 55,8 122 14 0,16
4,65 (136,58) 29 74 6 0,08 8,4 (216,82) 48,4 103 10 0,15 13 418,90 55,5 122 14 0,16
4,7 (136,58) 29 74 6 0,08 8,5 216,82 48,3 103 10 0,15 13,5 (418,90) 54,8 122 14 0,16
4,8 136,58 36,8 82 6 0,08 8,6 (216,82) 48,1 103 10 0,15 13,8 (418,90) 54,3 122 14 0,16
4,9 (136,58) 36,7 82 6 0,08 8,7 (216,82) 48 103 10 0,15 14 418,90 54 122 14 0,16
5 136,58 36,5 82 6 0,12 8,8 (216,82) 47,8 103 10 0,15 14,5 (508,87) 59,3 131 16 0,16
5,1 (136,58) 36,4 82 6 0,12 8,9 (216,82) 47,7 103 10 0,15 14,8 (508,87) 58,8 131 16 0,16
5,2 (136,58) 36,2 82 6 0,12 9 216,82 47,5 103 10 0,15 15 508,87 58,5 131 16 0,16
5,3 (136,58) 36,1 82 6 0,12 9,1 (216,82) 47,4 103 10 0,15 15,5 (508,87) 57,8 131 16 0,16
5,4 (136,58) 35,9 82 6 0,12 9,2 (216,82) 47,2 103 10 0,15 15,8 (508,87) 57,3 131 16 0,16
5,5 136,58 35,8 82 6 0,12 9,3 (216,82) 47,1 103 10 0,15 16 508,87 57 131 16 0,16
5,55 (136,58) 35,7 82 6 0,12 9,4 (216,82) 46,9 103 10 0,15 16,5 675,55 66,3 141 18 0,2
5,6 (136,58) 35,6 82 6 0,12 9,5 216,82 46,8 103 10 0,15 16,8 (675,55) 65,8 141 18 0,2
5,7 (136,58) 35,5 82 6 0,12 9,6 (216,82) 46,6 103 10 0,15 17 (675,55) 65,5 141 18 0,2
5,8 136,58 35,3 82 6 0,12 9,7 (216,82) 46,5 103 10 0,15 17,5 675,55 64,8 141 18 0,2
5,9 (136,58) 35,2 82 6 0,12 9,8 (216,82) 46,3 103 10 0,15 17,8 (675,55) 64,3 141 18 0,2
6 136,58 35 82 6 0,12 9,9 (216,82) 46,2 103 10 0,15 18 675,55 64 141 18 0,2
6,1 (154,87) 43,9 91 8 0,12 10 216,82 46 103 10 0,15 18,5 (855,50) 71,3 151 20 0,2
6,2 (154,87) 43,7 91 8 0,12 10,1 (300,90) 53,9 116 12 0,15 18,8 (855,50) 70,8 151 20 0,2
6,3 (154,87) 43,6 91 8 0,12 10,2 300,90 53,7 116 12 0,15 19 855,50 70,5 151 20 0,2
6,4 (154,87) 43,4 91 8 0,12 10,3 (300,90) 53,6 116 12 0,15 19,5 (855,50) 69,8 151 20 0,2
6,5 154,87 43,3 91 8 0,12 10,4 (300,90) 53,4 116 12 0,15 19,8 (855,50) 69,3 151 20 0,2
6,6 (154,87) 43,1 91 8 0,12 10,5 300,90 53,3 116 12 0,15 20 855,50 69 151 20 0,23
